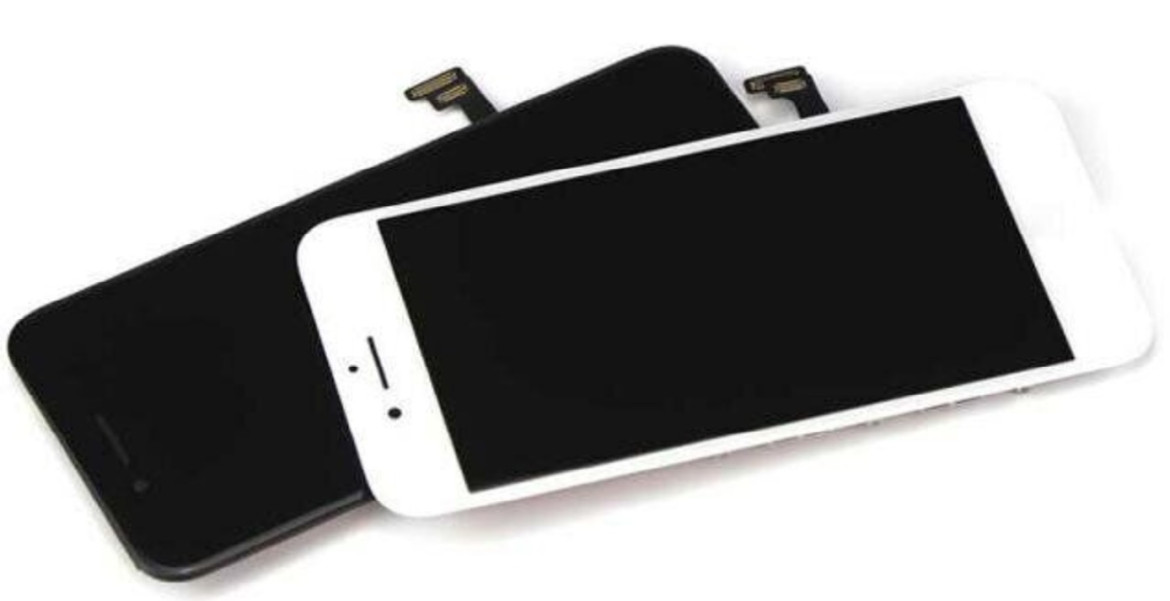

Секрети сумісності дисплейних модулів на iPhone 7/7Plus/8/8Plus

Багато майстрів стикалися з ситуацією, коли після переклеювання або встановлення оригінального дисплейного модуля на iPhone 7/7Plus/8/8Plus, не працює сенсор, або 3D touch. Буває й так, що клієнт повертається наступного дня з наріканнями на роботу сенсора, хоч його працездатність була кілька разів ретельно перевірена перед видачею. Зазвичай, ця проблема списується на бракований модуль. Але тут, як і скрізь, все не так просто.

Виробники та налаштування калібрування

Є три основних виробника дисплейних модулів для Apple: LG, Toshiba та Sharp. Всі модулі мають маркування, яке нанесене на підсвічуванні, а також дубльоване у вигляді QR-коду на шлейфі. Три перші символи маркування позначають виробника дисплейного модуля, наступні символи є унікальними для кожного дисплейного модуля. Отже, види маркування:

 Toshiba - C11, або F7C

 LG - DTP, С3F

 Sharp – DKH, СОV.

Серійний номер дисплейного модуля зберігається на сервері GSX, і відповідає IMEI телефону, в який встановлений. Таким чином, офіційний сервіс Apple може визначити чи змінювався колись дисплей.

Незалежно від виробника, дисплейні модулі виготовляються строго за специфікаціями Apple, проте сенсор і 3D touch із заводу калібруються по-різному. При складанні смартфона на заводі, Apple використовують спеціальний калібрувальний пристрій для сполучення iPhone та конкретного дисплейного модуля. Швидше за все, подібна машина застосовується і в офіційних сервісних центрах Apple під час заміни дисплея. Проблеми починаються, коли за заміну беруться ті, хто не має доступу до цього магічного пристрою. Якщо iPhone був відкалібрований під дисплей Toshiba, а Ви встановлюєте дисплей від Sharp, існує ймовірність близько 10%, що сенсор не буде працювати коректно. Якщо ж «рідний» екран був від LG, а Ви встановлюєте Toshiba, або Sharp, в 50-60% випадків виникнуть труднощі з роботою детектора, т.к. калібрування сенсора від LG та Toshiba досить сильно відрізняються. Звичайно, вищенаведена інформація стосується тільки повністю оригінальних дисплейних модулів, знятих з інших пристроїв. Про відновлені та переклеєні дисплеї йтиметься далі.

Складності при переклеюванні або відновленні дисплейного модуля

У деяких ситуаціях при переклеюванні скла на дисплейному модулі виникає необхідність замінити підсвічування. У кожного майстра, що стоїть, цілком може лежати парочка оригінальних підсвічувань, знятих з битих модулів. Кожен майстер, що стоїть, прийме рішення замінити підсвічування на оригінальне, замість дешевої китайської копії. За нашими даними, при встановленні підсвічування від Toshiba на матрицю від LG існує 60% ймовірність некоректної роботи сенсора, або 3D touch. Підсвічування від LG + матриця від Toshiba - 10% ймовірності некоректної роботи. Щодо взаємозамінності підсвічування і матриць Sharp, даних немає.

Висновок

Ремонт техніки Apple далеко не завжди такий простий і очевидний, як здається спочатку. Як ми можемо бачити, існує безліч нюансів та підводних каменів. Якщо Ви зіткнулися з подібною ситуацією, перш ніж намовляти на дисплей, варто спробувати підкинути його на інший телефон, або спробувати використовувати його в наступному ремонті.
